PZ-322S 五金檢測一鍵式影像測量儀

五金檢測一鍵式影像測量儀

傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等。

五金檢測一鍵式影像測量儀

● 自動匹配

同一品類產品一次編程， 長久保存， 測量時自動匹配；

● 自動測量

可與機械手臂進行配合， 實現全自動測量；

● 校準簡單

僅需一個功能校準鍵， 多角度、全視野校準， 保證測量精度；

● 使用簡單

人性化、智能化的軟件設計， 無需用戶過多的操作， 易學、易用、易上手；

● 測量功能

點、線、圓、圓弧、角度、點線距離、線線距離、圓圓距離等二維尺寸測量；

● 數據自動保存

測量的結果自動保存到電腦， 包括測量日期， 產品的批號等信息；

● 輪廓掃描

快速掃描輪廓，并導出DXF文件。

測量軟件

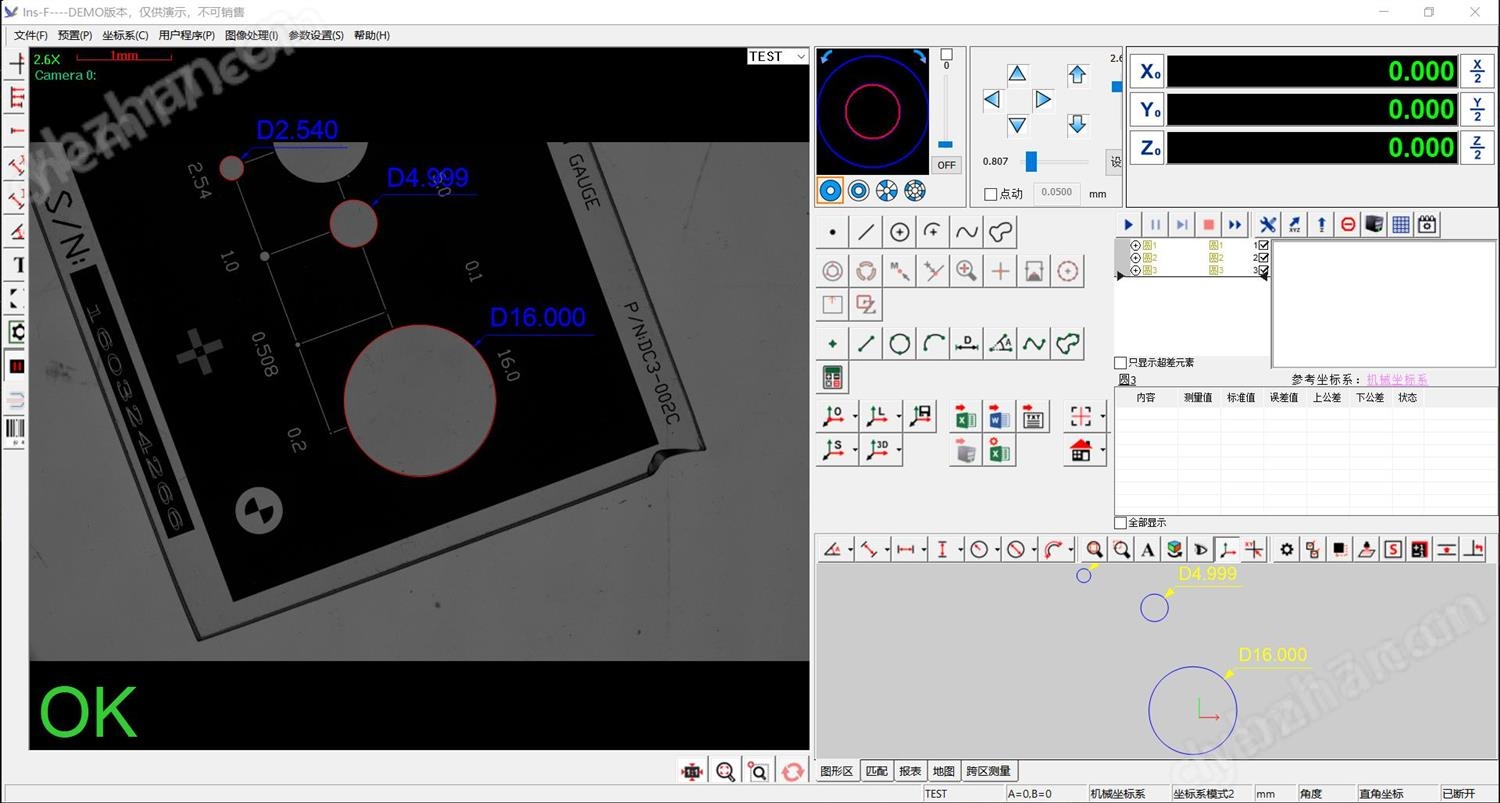

軟件界面

INS-FS一鍵拼接閃測軟件（以下簡稱“INS-FS軟件”）具有界面簡潔、操作直觀、易上手、功能等諸多特點，用戶可以通過該軟件快速、高效地完成海量測量工作任務。

1. 測量軟件界面布局設定

INS-FS軟件擁有兩大典型工作界面：編程界面、測量界面。

編程界面主要供用戶進行測量程序的編制準備操作，測量界面供用戶進行測量程序的運行以及測量結果顯示。兩種界面分工不同，各有側重，從而將測量程序編制與執行批量測量任務區分開來，可防止因人為誤操作導致的測量程序設置異常，大限度保證機臺穩定性，提升綜合檢測效率。

1. 功能的編程界面：

?

INS-FS軟件將主要及常用的功能均以按鈕形式放在測量界面核心區域，易于熟悉和掌握，用戶只需簡單地點擊和拖拽鼠標，即可完成幾乎所有測量動作。同時，所有操作命令與自動影像儀軟件保持一致，大限度保留了客戶操作人員使用習慣。

簡潔方便的測量界面：

1. 的補償、標定與計算功能

• 支持鏡頭畸變補償，有效降低因鏡頭畸變帶來的測量誤差
• 將傳統像素校準、中心補償與畸變校準算法集成在一起，可一鍵解決標定問題
• 支持移動式工作機臺拼接測量，并提供多種補償方式，提升機臺精度與穩定性
• 尋邊和過濾算法，大幅提升邊緣抓取的穩定性
• 亞像素算法，顯著提升邊緣準確與重復性
• 深入優化的定位與補償算法，縮短測量時間，真正實現閃測效果
• 根據不同用戶偏好，支持多種數據結果呈現格式
• 特征匹配算法，支持復雜特征匹配與多工件測量
• 支持按比例保存拼接后的捕獲的源圖，源圖可供客戶其它分析使用

2. 的測量功能

1. IN-FS軟件提供完整的幾何測量功能

?

軟件具備的尋邊功能

能夠抓取很弱的邊緣，可任意設定尋邊方向，避免尋邊錯誤，靈活設置尋邊參數，去除雜點及毛邊的影響。

豐富的匹配方式，超高的匹配效率，支持復雜特征匹配

支持多工件一鍵測量功能

靈活的測量結果查看方式

支持源圖保存功能

軟件支持將拼接出來的原圖按照自定義比例進行導出

支持基于CAD導入的測量功能

可以直接用CAD軟件繪制尺寸圖，導入軟件后即可實現自動測量，無需采點和尋邊。非常方便對形狀復雜或不規則圖形進行坐標測量和輪廓對比測量。

靈活的用戶程序

測量大批量工件時，只需進行一次尋邊測量，避免重復動作，省時省力

自動計算元素的形位公差

軟件提供完整的公差設定和計算功能，可設定和計算形位公差如直線度，圓度，平面度、圓柱度，輪廓度、位置度、平行度、垂直度、同心度、圓跳動等。并自動判別公差是否OK或NG，并具備NG示警及提示功能。形象化的公差圖表使用戶獲知具體超差位置，方便查找超差原因。

多樣化的數據報表及圖形數據導出功能

軟件可將結果數據以多種報表格式導出，可將測量結果數據導出為EXCEL，WORD，TXT格式的報表，并支持EXCEL報表格式設置功能。

豐富的外部接口，適應在線生產需求

軟件集成了TCP/IP、專用IO、腳踏開關、串口、文件交換等多種控制功能，使得現場控制非常靈活，方便與產線結合在線測量。

多樣化的數據導出格式

應用領域

系列一鍵式測量儀可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、、鐘表、刀具等領域。

技術規格

六、配置清單

七、交貨與驗收

1、 交貨

1）交貨期：合同生效后30個工作日內。

2）交貨地點：免費快遞到買方的交貨地點。

2、 安裝與培訓

1）我公司負責在用戶現場對設備行進安裝和調試。

2）在設備安裝調試時，對買方技術人員進行理論、實際操作及維修等方面的培訓。

3、 驗收

1）驗收標準：以合同及技術協議為準。

2）驗收項目：核對配置及規格，應符合合同技術協議及產品說明書的要求。

3）驗收合格后，雙方簽定《產品驗收報告》。

4）產品外觀以實物為準。

八、售后服務

1、 設備質保期

1）驗收合格雙方簽定《產品驗收報告》后12個月內；

2）在質保期內發生的故障，該故障部分的質保期自修復之日起順延。

2、 售后服務內容

1）質保期內：實行“三包”，用戶所購設備各部件發生非人為故障，我司免費更換同種品牌不低于原價位、規格、型號的部件。

2）質保期后：我司提供持續的優惠服務和技術支持，設備出現故障需要修理時，所換零件按成本價收取。軟件免費升級，硬件優惠升級。

3）排故響應時間：我司接到報障信息后將在2小時內回應，通過電話、郵件的方式指導買方排除故障；若故障仍不能排除，將在72小時內上門調試維修排故或用戶將儀器發回本公司維修。
