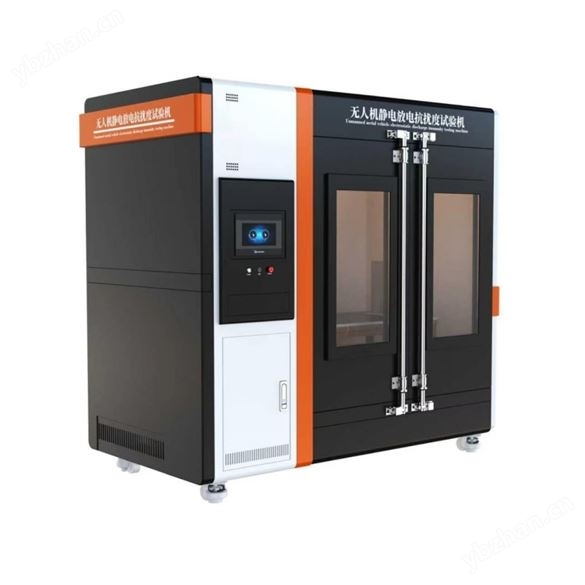

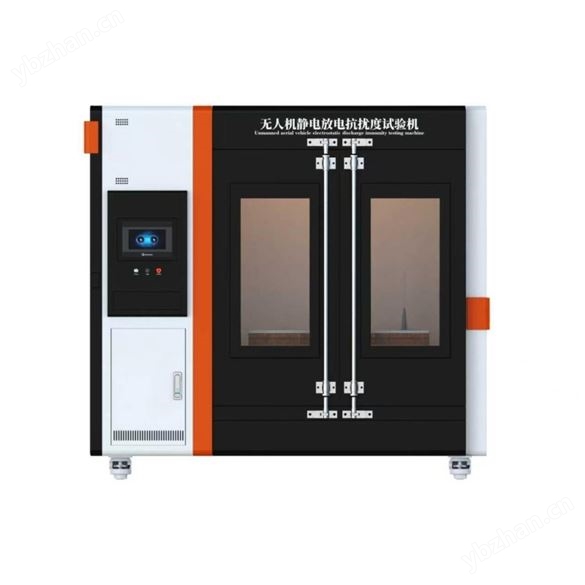

無人機靜電放電抗擾度試驗機 標準滿足 返回列表頁

控制系統

工業級PLC

操作界面

彩色七寸觸摸屏操作，中、英文切換

輸出電壓范圍

0.2kV～20kV；輸出精度 ±5%

輸出極性

正極、負極可獨立設置

放電回路參數

儲能電容

150 pF ±10%

放電電阻

330 Ω ±10%

放電電流波形指標

電流上升時間

0.6ns～1ns

第一峰值電流

滿足 GB/T 17626.2 標準波形要求

放電間隔

0s～9.99s 連續可調；默認支持標準 1s / 次放電

放電次數

1～9999 次

接地參考平面（GRP）

導電銅板，厚度≥0.5mm，尺寸滿足輕小型無人機整機放置；標配低阻抗接地端子

水平耦合板（HCP）、垂直耦合板（VCP）

用于間接放電試驗，配置標準絕緣支撐墊（厚度 0.5mm）

絕緣支撐臺

厚度 50mm，低介電常數絕緣材料，用于放置無人機受試樣品

電源

AC220V±10%  50Hz
