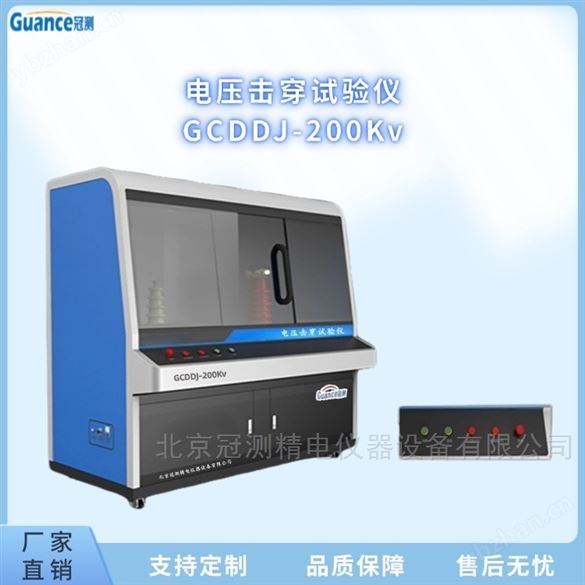

半導體材料電壓擊穿測試儀

GCDDJ-200Kv

一、適用范圍及功能

半導體材料電壓擊穿測試儀-主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下擊穿強度和耐電壓的測試。

二、系統組成：

控制模組：本儀器由電腦上位機軟件控制，是我公司自主研發的全新第三代介電強度檢測儀器，本儀器核心控制系統是通過西門子PLC控制，數據采集部分由西門子數字量集成模塊完成，和電腦通訊數據采集由光電隔離線完成，有效解決試驗過程中的抗干擾問題，電壓采集和電流采集由高精度傳感器完成。

調壓模組：本模組主要應用于調壓，可以對升壓速率進行調節，有高壓歸零限位及高壓升壓限位。主要硬件組成有調壓器、電機等部件組成。軟件操作使用方便，能夠實時顯示升壓曲線、泄露電流動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，使升壓速率真正做到勻速、準確，擊穿后自動判停，自動記錄測試結果，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。

高壓模組：本模組主要是通過高壓發生器，使電壓從低壓按照設定的升壓速率進行升壓，核心部件主要由變壓器及配套的抗干擾配件組成。

試驗模組：本部分主要有配套的試驗電極、試驗油槽、試驗支架組成，可根據用戶需要，在高溫試驗環境中進行。

二、軟件功能:

  01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

02、曲線顯示：在實驗過程中可以動態顯示試驗曲線

03、數據導出：可以對試驗結果導入EXCEL表格

04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

08、試樣設置：可對不同標準的試樣參數靈活設置

09、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗

10、試驗狀態：軟件里實時顯示當前試驗狀態，如：試驗門是否關閉，升壓指示、歸零復位指示等

三、技術要求：

01電氣容量5KVA

02輸出電壓AC/DC-100KV

03輸入電壓AC-220V/50HZ

04升壓速率0.1KV/S-5KV/S可手動設置

05升壓方式勻速升壓/梯度升壓/耐壓試驗

06擊穿判停電壓判停/電流判停

07試驗介質空氣中試驗/油浴中試驗/高溫試驗高溫為選配

08數據采集光電隔離線，抗干擾性強

09電壓精度≤1.5%

10泄露電流0-100mA傳感器量程

11電壓傳感器0-100V傳感器量程

12電極規格片材電極：φ25mm-2個，φ75mm-1個可根據要求定制電極

13試驗放電電動自動放電

14   電極升降手動放置/自動升降自動升降為選配

15試驗油槽長寬高-300mm*150mm*200mm槽內有懸空架，方便更換試樣

16試驗照明內置照明燈

17試驗排風內置排風扇

18試驗指示主機集成試驗多色塔燈，指示試驗狀態

19試驗門氣動桿試驗門/滑動門滑動門為自動升降電極專用

20安全防護超壓保護/過流保護/短路保護/漏電保護

21工作環境室溫，濕度≤65%

22主機尺寸長寬高-1500mm*850mm*1700mm

23試驗空間尺寸長寬高-750mm*600mm*800mm

24試驗門觀察窗玻璃門尺寸-長寬550mm*600mm大視窗便于觀察

25設備重量約250KG
